ISO 16890 regula la clasificación de filtros de partículas para aire ambiental. Esta nueva norma, vigente desde finales de 2016, remplazó la norma europea EN 779 a mediados de 2018.
Durante años, los expertos del sector han solicitado una norma estándar para remplazar a EN 779. Los críticos de la norma prestan atención a sus irreales condiciones de prueba y los resultados de la prueba con relevancia limitada al desempeño en el mundo real. ISO 16890 proporciona procedimientos para la evaluación en laboratorio que son de manera realista más simulables de las condiciones reales de operación, remplazando las clases de filtos de la vieja norma G1 - F9 por el sistema de clasificación basado en grupos de partículas PM1, PM2.5 y PM10. Estas mismas categorías de partículas son usadas por la Organización Mundial de la Salud para evaluar la calidad del aire ambiental.
Los filtros de aire de EMW fueron probados y clasificados según ISO 16890. Le ofrecemos una gran variedad de diferentes filtros de aire ISO 6890.
A diferencia de EN 779 que especifica las clases de filtros, ISO 16890 clasifica según los grupos de filtros, evaluando el desempeño del filtro por su capacidad de retención de partículas de tamaño de 0.3 a 10 μm. El grupo de filtro PM 1 incluye los tamaños de partículas de ≤1 μm, PM 2.5 incluye los tamaños de partículas ≤2.5 μm y PM 10 cubre los tamaños de partículas de ≤10 μm.
Para los expertos en filtros, la diferencia clave es clara: la norma anterior prueba la retención de un solo tamaño de partículas (0.4 μm). La norma nueva determina la retención en un espectro de tamaños de partículas.
| Grupo de filtro | Tamaño de partículas (μm) | Criterio de clasificación | |
|---|---|---|---|
| *ePM = eficiencia en material particulado | |||
| ISO ePM1 | 0.3 ≤ x ≤ 1 | Eficiencia mínima ≥ 50 % | ISO ePM2,5 | 0.3 ≤ x ≤ 2,5 | Eficiencia mínima ≥ 50 % | ISO ePM10 | 0.3 ≤ x ≤ 10 | Eficiencia promedio ≥ 50 % |
| ISO Coarse | 0.3 ≤ x ≤ 10 | Eficiencia promedio < 50 % | |
El siguiente clip le muestra cómo se prueba el filtro según ISO 16890.
Un filtro de aire cumple con los requisitos del grupo de filtros ISO ePM1 o ISO ePM2,5 si logra una eficiencia mínima de 50% o más para partículas de tamaños ≤1 μm o ≤2.5 μm. Junto con el grupo de filtros logrados, la clasificacion completa de ISO 16890 también incluye la eficiencia promedio del filtro. La eficiencia mínima se define como aquella lograda luego de una descarga electrostática del filtro antes de la prueba. La eficiencia promedio se estima sacando el promedio de las eficiencias de los filtros en el estado sin tratamiento, es decir, antes de la descarga y en el estado descargado. La siguiente sección titulada "Prueba de filtros según ISO 16890" proporciona más información en este sentido.
Por ejemplo: si un filtro logra una eficiencia mínima de 45% en el espectro del tamaño PM1 y de 56% en el espectro del tamaño PM2.5, no califica para el grupo de filtros de ISO ePM1 - por haber fallado alrededor del 5% , pero sí califica para el grupo de filtros de ISO ePM2,5. Asumiendo que la eficiencia promedio lograda por este filtro para las partículas ISO ePM2,5 fue de 68%, este porcentaje se redondea al número inferior más cercano al 5% (esto es, redondeado al 65%) y la clasificación de ISO 16890 del filtro será, por lo tanto, ISO ePM2,5 65%.
Para ser clasificado en el grupo de filtros ePM10, un filtro deberá lograr una eficiencia promedio de ePM10 > 50%. Los filtros que promedien una eficiencia <50% para este rango de tamaño de partícula se clasifican en el grupo de filtros gruesos de ISO y según su retención gravimétrica inicial.
La siguiente tabla muestra los resultados del filtro de bolsa que fue probado según la norma ISO 16890.
| Retención | Resultados de la prueba | ||||
|---|---|---|---|---|---|
| Eficiencia mínima | Eficiencia promedio | ||||
| Criterio alcanzado / no alcanzado | |||||
| ePM1 | 45 % | 59 % | |||
| ePM2,5 | 56 % | 68 % | |||
| ePM10 | 89 % | ||||
¿Qué clasificación del grupo de filtros ISO logra el filtro anterior?
The following table shows results of a compact filter which got tested according to ISO 16890.
| Arrestance | Test Results | ||||
|---|---|---|---|---|---|
| Minimum Efficiency | Average Efficiency | ||||
| Criterium achieved / not achieved | |||||
| ePM1 | 84 % | 85 % | |||
| ePM2,5 | 88 % | 89 % | |||
| ePM10 | 96 % | ||||
Which ISO Filter Group classification is achieved by the filter above?
Junto con el nuevo sistema de clasificación basado en grupo de filtros, ISO 16890 también incorpora cambios en procedimientos de prueba.

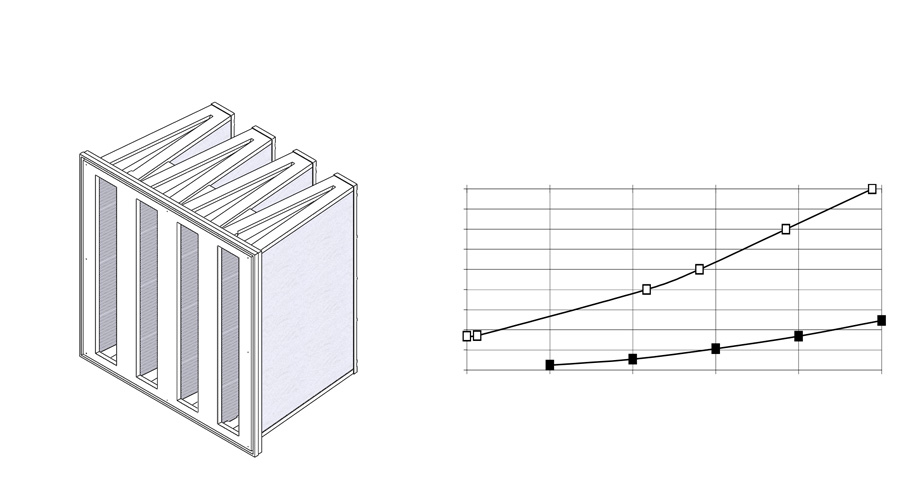

Determinación de caída de presión
En la Fase 1 de la prueba, la caída de presión en el filtro se determina como una función de capacidad del caudal de aire.

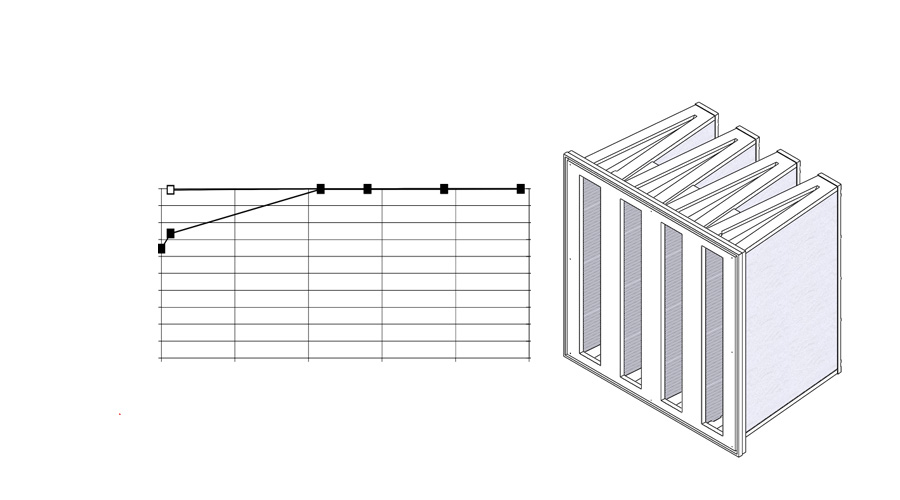

Determinación de arrestancia fraccional
La arrestancia fraccional de filtro se determina sobre un espectro de tamaño de partículas de 0.3 μm - 10 μm. Se usan dos aerosoles de prueba diferentes en la prueba: aerosol DEHS (sebacato de dietilhexilo) para tamaños de partículas de hasta 1 μm y, para tamaños mayores de partículas, aerosol de KCl (cloruro de potasio).

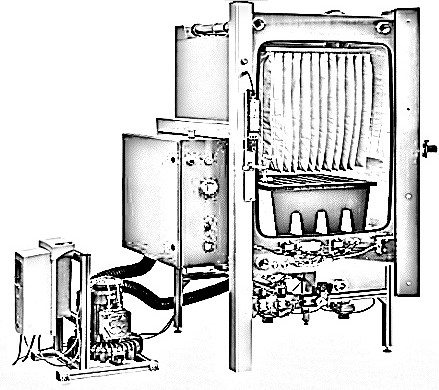

Prueba del filtro descargado de manera electrostática
La Fase 2 de la prueba se enfoca en el desempeño de filtro sin distorsionar los efectos de la carga electrostática. Un filtro que está cargado con electricidad estática logrará una arrestancia mayor, por ejemplo, en las pruebas de laboratorios. En servicio real en campo, este aumento es solo un efecto temporal que desaparece con rapidez. Por esta razón, los datos de prueba determinados en filtros cargados de manera electrostática no se relacionan realmente con el desempeño real. Por tanto, en la Fase 2, el filtro está descargado de manera electrostática en una cámara de tratamiento, antes que se determinen de nuevo la disminución de arrestancia y presión en condiciones más realistas.

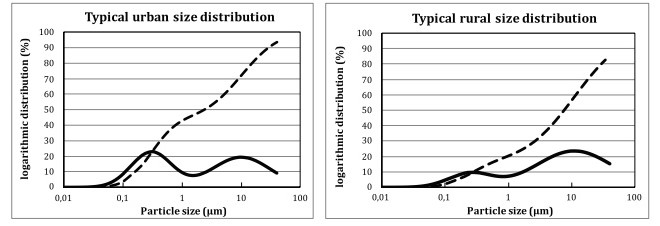

4) Evaluación ponderada de los resultados de arrestancia usando distribuciones teóricas de partículas
Los resultados de ambas fases de prueba se promedian, proporcionando arrestancia para cada una de las fracciones PM1, PM2.5 y PM10. Antes de clasificar el filtro en un grupo de filtros ISO, se ponderarán los resultados de su arrestancia usando distribuciones de tamaño teórico de partículas para aire urbano y rural. La clasificación del grupo de filtros ISO se hace según estos resultados ponderados de arrestancia.

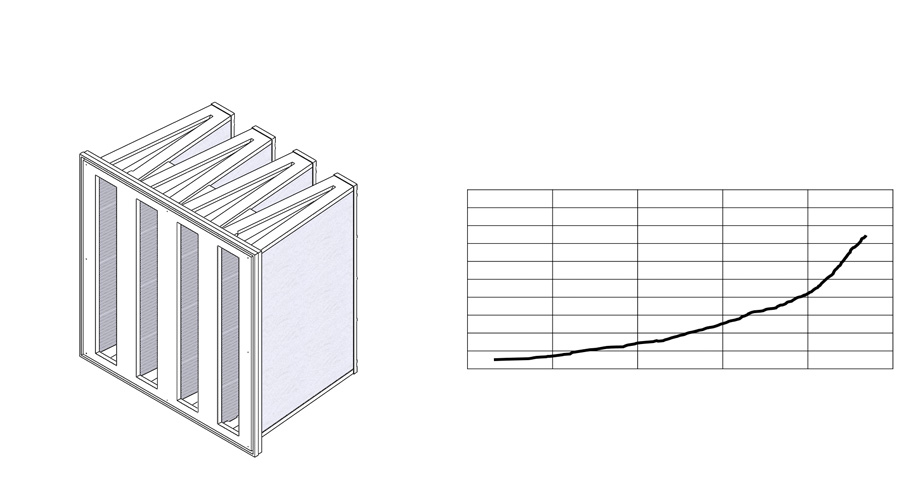

5) Determinación de la capacidad de retención de polvos
En el caso de filtros gruesos ISO, la prueba de capacidad de retención de polvos es obligatoria como lo estipula la norma ISO 16890. Para todos los demás Grupos de filtros, es una determinación opcional. La prueba de partículas especificado para su uso en la prueba de retención de polvos es Prueba de Finos ISO de Polvo.
No, lamentamos decirlo. Los procedimientos de prueba y evaluación de ISO 16890 y EN 779 varían mucho. Por tanto, no podemos recomendar el uso de tablas o cálculos que dicen convertir clases de filtros G1-F9 en grupos de filtros ISO. Existe cierta cantidad de tablas de conversión; sin embargo, existen grandes diferencias entre ellas. La siguiente comparación muestra cómo se pueden convertir las clases de filtros según EN 779 en grupos de filtros de acuerdo con ISO 16890.
| EN 779:2012 | ||||
|---|---|---|---|---|
| Clases de filtros |
ePM1 | ePM2,5 | ePM10 | Coarse |
| G1 | - | - | - | - |
| G2 | - | - | - | 30%-50% |
| G3 | - | - | - | 45%-65% |
| G4 | - | - | - | 60%-85% |
| M5 | 5%-35% | 10%-45% | 40%-70% | 80%-95% |
| M6 | 10%-40% | 20%-50% | 60%-80% | >90% |
| F7 | 40%-65% | 65%-75% | 80%-90% | >95% |
| F8 | 65%-90% | 75%-95% | 90%-100% | >95% |
| F9 | 80%-90% | 85%-95% | 90%-100% | >95% |
Comparación entre EN 779 e ISO 16890
- VDMA Air Filter Information (2018-06) p. 6 para las clases de filtro G1 - G4 o ISO Coarse
- EUROVENT 4/23:2020 p. 18 / 9. Annex para clases de filtro M5 - F9 o ePM1, ePM2,5 y ePM10
| EN 779 | ISO 16890 | |
|---|---|---|
| Título | Filtros de partículas de aire para ventilación general | Filtros de aire para ventilación general |
| Validez | hasta mediados de 2018 | Desde finales de 2016 |
| Evaluación de arrestancia | Clases de filtros G1-G4: arrestancia gravimétrica promedio Clases de filtros M5-F9: Solo arrestancia de partículas de 0.4 μm de diámetro | La clasificación se basa en la arrestancia de partículas en el rango de diámetro de 0.3-10 μm. Esto aplica a todos los grupos de filtros ISO. |
| Clasificación de filtros | Clases de filtros G1-G4 M5-M6 F7-F9 |
Grupos de filtros ISO Coarse ISO ePM10 ISO ePM2,5 ISO ePM1 |
| Polvo de prueba | L1 (ASHRAE) | L2 (A2 / ISO Finos) |
| Características importantes | 1) Arrestancia gravimétrica promedio 2) Eficiencia promedio y eficiencia mínima para partículas de 0.4 μm de diámetro 3) Capacidad de retención de polvos para las partículas de prueba 4) Caída de presión como función del caudal volumétrico |
1) Arrestancia gravimétrica inicial (solo obligatorio para ISO grueso) 2) Arrestancia fraccional promedio para grupos de partículas PM1, PM2.5 y PM10 3) Eficiencia mínima de ≥50% para el grupo PM probado 4) Capacidad de retención de polvos (obligatorio para ISO grueso, opcional para los demás grupos de filtros) 5) Caída de presión como función de capacidad volumétrica |
