Стандарт ISO 16890, регулирующий классификацию фильтров для улавливания взвешенных в воздухе частиц в помещении и действующий с конца 2016 года, в середине 2018 года заменил европейский стандарт EN 779.
Несколько лет специалисты в области фильтрации воздуха требовали замены стандарта EN 779 на улучшенный вариант. Указанный стандарт подвергался критике из-за крайне нереалистичных условий испытаний и его результатов, не соответствующих реальным характеристикам эксплуатации. Стандарт ISO 16890 предусматривает проведение лабораторных анализов, которые позволяют обеспечить более реалистичное моделирование фактических условий эксплуатации, заменяя фильтры классов G1-F9 по устаревшему стандарту на систему классификации, основанную на оценке фильтрации групп частиц PM1, PM2.5 и PM10. Сходные классы частиц используются Всемирной организацией здравоохранения при оценке качества окружающего воздуха.
Процедура проведения испытаний и классификация воздушных фильтров компании «EMW» осуществляется в соответствии со стандартом ISO 16890. Мы предлагаем большой ассортимент различных воздушных фильтров, изготовленных по стандарту ISO 16890.
В отличие от стандарта EN 779, определяющего фильтры по Классам фильтров, стандарт ISO 16890 предлагает классификацию согласно Группам фильтров, оценивая характеристики фильтра по пылезадерживающей способности частиц размером от 0,3 мкм до 10 мкм. Фильтры группы PM1 предназначены для фильтрации частиц размером ≤ 1 мкм, группа PM 2.5 - частицы размером ≤ 2,5 мкм, а фильтры PM 10 рассчитаны на фильтрацию частиц ≤ 10 мкм.
Для специалистов в области фильтрации воздуха ключевая разница очевидна: согласно устаревшему стандарту испытания проводились по пылезадерживающей способности в отношении частиц только одного размера (0,4 мкм). Новый стандарт предусматривает пылеулавливание целого ряда размеров частиц.
| Группа фильтра | Размер частицы (мкм) | Критерии классификации | |
|---|---|---|---|
| *ePM = эффективность удержания взвешенных частиц | |||
| ISO ePM1 | 0.3 ≤ x ≤ 1 | Минимальная эффективность ≥ 50 % | ISO ePM2,5 | 0.3 ≤ x ≤ 2,5 | Минимальная эффективность ≥ 50 % | ISO ePM10 | 0.3 ≤ x ≤ 10 | Средняя эффективность ≥ 50 % |
| ISO Coarse | 0.3 ≤ x ≤ 10 | Средняя эффективность < 50 % | |
На видео представлена процедура проведения испытаний фильтра по стандарту ISO 16890.
Воздушный фильтр классифицируется по группе ISO ePM1 или ISO ePM2.5, если его минимальная эффективность составляет 50% и более в отношении частиц размером ≤ 1 мкм или ≤2,5 мкм соответственно. Наряду с определением Группы фильтра, полная классификация по стандарту ISO 16890 включает определение средней эффективности фильтра. Минимальная эффективность определяется как эффективность, показанная фильтром при условии его электростатической разрядки до проведения испытаний. Средняя эффективность рассчитывается путём получения среднего значения эффективности фильтра по значениям, полученным в нетронутом состоянии, т.е. до разрядки, и в разряженном состоянии. Более подробная информация по данному вопросу предоставлена в разделе под названием «Процедура испытания фильтра по стандарту ISO 16890».
Например: если фильтр демонстрирует минимальную эффективность в 45% в группе PM1 и 56% в группе PM2.5, он не может классифицироваться по группе фильтрации ISO ePM1 (на 5% ниже установленного значения эффективности), но соответствует характеристикам по группе ISO ePM2.5. Принимая во внимание, что средняя эффективность, достигаемая данным фильтром в отношении частиц по группе ISO ePM2.5, составила 68%, указанное процентное значение округляется до ближайшего 5%-ого приращения (т.е. округляется в меньшую сторону до 65%) и таким образом классификация фильтра по стандарту ISO 16890 составляет ISO ePM2.5 65%.
Для классификации по Группе фильтров ISO ePM10 фильтр должен достигнуть среднего значения эффективности ePM10 ≥ 50%. Фильтры со средней эффективностью < 50% для данного размерного диапазона частиц классифицируются в Группе фильтров ISO ФГО, а также по их первоначальной гравиметрической пылезадерживающей способности.
В нижеприведённой таблице представлены результаты испытаний карманного фильтра по требованиям стандарта ISO 16890.
| Пылезадерживающая способность | Результаты испытаний | ||||
|---|---|---|---|---|---|
| Минимальная эффективность | Средняя эффективность | ||||
| Критерий достигнут / не достигнут | |||||
| ePM1 | 45 % | 59 % | |||
| ePM2,5 | 56 % | 68 % | |||
| ePM10 | 89 % | ||||
К какой группе фильтров по стандарту ISO 16890 относится фильтр, представленный выше?
В нижеприведённой таблице представлены результаты испытаний карманного фильтра по требованиям стандарта ISO 16890.
| Пылезадерживающая способность | Результаты испытаний | ||||
|---|---|---|---|---|---|
| Минимальная эффективность | Средняя эффективность | ||||
| Критерий достигнут / не достигнут | |||||
| ePM1 | 84 % | 85 % | |||
| ePM2,5 | 88 % | 89 % | |||
| ePM10 | 96 % | ||||
К какой группе фильтров по стандарту ISO относится фильтр, представленный выше?
Наряду с новой системой классификации по группам фильтров, в стандарте ISO 16890 также предусмотрены изменения процедуры проведения испытаний. Новый стандарт определяет два этапа испытания для оценки воздушных фильтров.

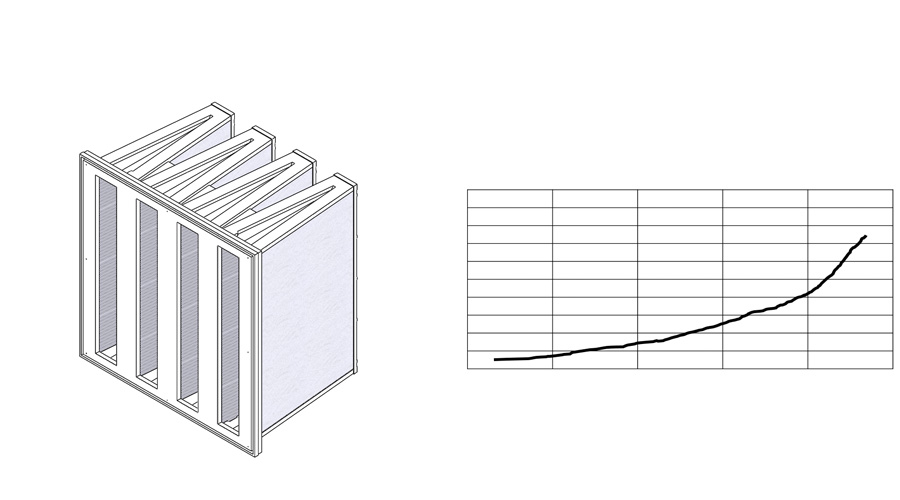

Определение перепада давления
На Этапе 1 испытаний определяется значение перепада давления в фильтре как функцию объёмного расхода воздуха.

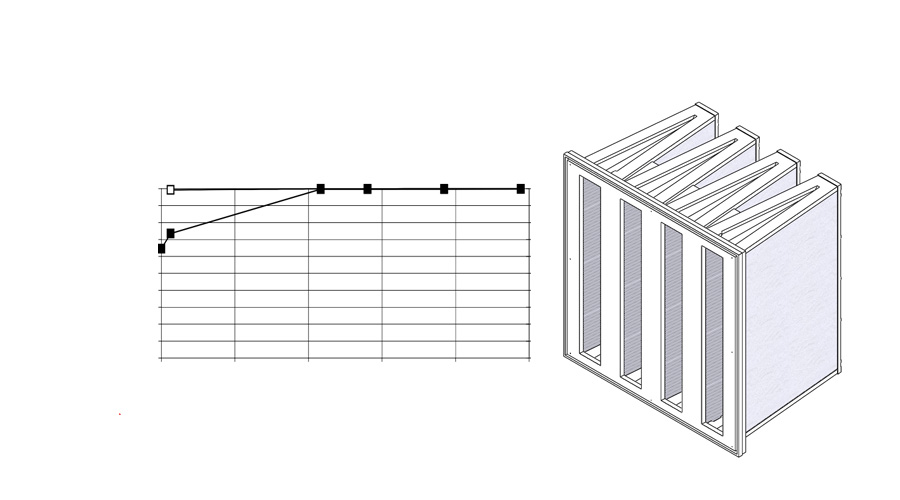

Определение фракционной пылезадерживающей способности
Затем определяется значение фракционной пылезадерживающей способности фильтра в отношении частиц диапазона размеров 0,3 мкм - 10 мкм. В испытании используется два вида испытательных аэрозолей: аэрозоль DEHS (диэтилгексилсебацинат) для частиц размером до 1 мкм и аэрозоль KCI (хлорид калия) для частиц более крупного размера.

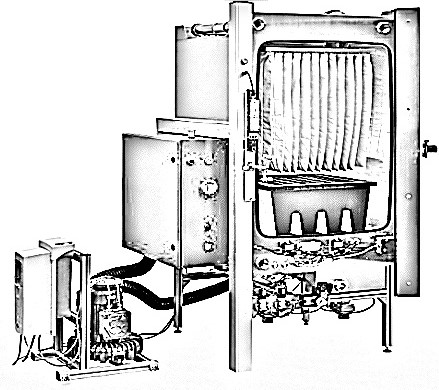

Испытания разряженного фильтра

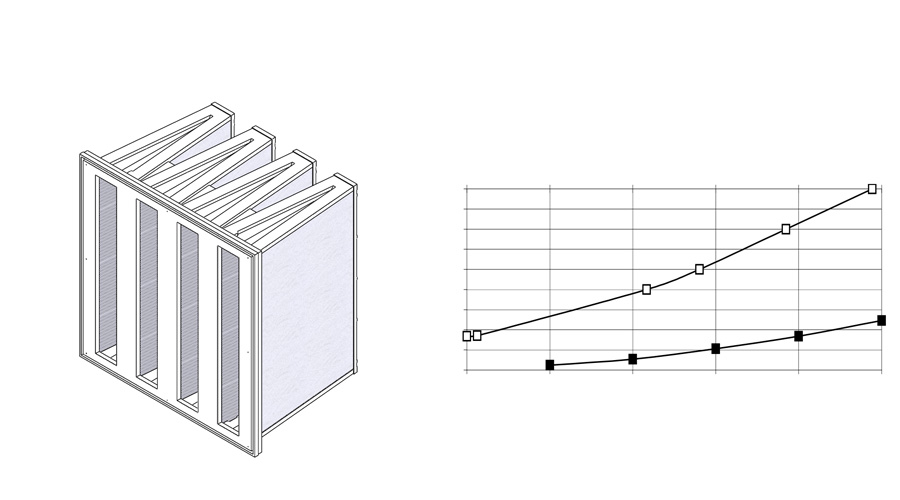

На Этапе 2 испытаний тестируются рабочие характеристики фильтра без искажающего воздействия электростатического заряда. Фильтр со статическим зарядом обладает повышенной пылезадерживающей способностью, например, при лабораторных испытаниях. В условиях эксплуатации такое повышенное значение является лишь временным эффектом, который быстро проходит. Поэтому данные, полученные при испытании фильтра с электростатическим зарядом, не соотносятся к характеристикам в реальных условиях эксплуатации. Таким образом, на Этапе 2 проводится разрядка фильтра в испытательной комнате до определения значения пылезадерживающей способности, и значение перепада давления определяется снова в более реалистичных условиях.

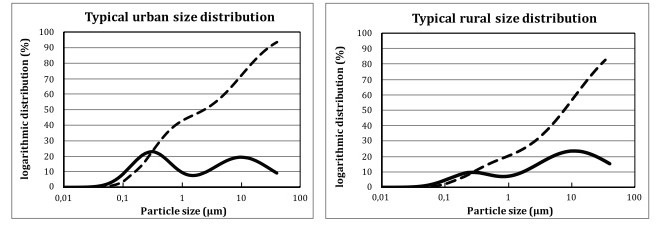

4) Взвешенная оценка значений пылезадерживающей способности при помощи теоретического распределения частиц
Затем результаты испытаний, полученные на обоих этапах, усредняются, что позволяет получить значение средней пылезадерживающей способности для каждой из фракций PM1, PM2.5 и PM10. До классификации фильтра по Группе фильтров ISO полученные значения пылезадерживающей способности проходят взвешенную оценку с учётом теоретического распределения размеров частиц для городской и сельской местности. Классификация групп фильтров ISO выполнена в соответствии с данными взвешенными значениями пылезадерживающей способности.
5) Определение значений пылеёмкости
В отношении Группы ISO ФГО испытание на определение значения пылеёмкости является обязательным согласно требованиям стандарта ISO 16890. Для других Групп фильтров такое испытание не является обязательным. Для проведения испытаний на определение значения пылеёмкости используется испытательная тонкодисперсная пыль ISO.
Нет, к сожалению, не существует. Процедуры проведения испытаний и оценка по стандартам ISO 16890 и EN 779 существенно различаются. Таким образом, мы не можем рекомендовать использование таблиц или расчётов, в которых утверждается о возможности преобразования классов фильтров G1-F9 в Группы фильтров ISO. В некоторых материалах такие метрические таблицы представлены, однако они сильно отличаются друг от друга. В представленной ниже сравнительной таблице показано, как классы фильтра по стандарту EN 779 могли бы быть преобразованы в группы фильтров по стандарту ISO 16890.
| EN 779:2012 | ||||
|---|---|---|---|---|
| Классы фильтров |
ePM1 | ePM2,5 | ePM10 | Coarse |
| G1 | - | - | - | - |
| G2 | - | - | - | 30%-50% |
| G3 | - | - | - | 45%-65% |
| G4 | - | - | - | 60%-85% |
| M5 | 5%-35% | 10%-45% | 40%-70% | 80%-95% |
| M6 | 10%-40% | 20%-50% | 60%-80% | >90% |
| F7 | 40%-65% | 65%-75% | 80%-90% | >95% |
| F8 | 65%-90% | 75%-95% | 90%-100% | >95% |
| F9 | 80%-90% | 85%-95% | 90%-100% | >95% |
Comparison of filter classes according to EN 779 and ISO 16890
References:
- VDMA Air Filter Information (2018-06) page 6 for filter classes G1 - G4 respectively ISO Coarse
- EUROVENT 4/23:2020, page 18 / 9. Annex for filter classes M5 - F9 respectively ePM10, ePM2,5 und ePM1
| EN 779 | ISO 16890 | |
|---|---|---|
| Название | Фильтры очистки воздуха общего назначения | Фильтры очистки воздуха общего назначения |
| Срок действия | До середины 2018 г. | С конца 2016 г. |
| Анализ пылезадерживающей способности | "Классы фильтров G1-G4: средняя гравиметрическая пылезадерживающая способность; Классы фильтров M5-F9: только пылезадерживающая способность в отношении частиц диаметром 0,4 мкм." |
Классификация основана на определении значений пылезадерживающей способности в отношении частиц диаметром от 0,3 до 10 мкм. Применяется ко всем Группам фильтров по стандарту ISO. |
| Классификация фильтров | Классы фильтров G1-G4 M5-M6 F7-F9 |
Группы фильтров ISO Coarse ISO ePM10 ISO ePM2,5 ISO ePM1 |
| Испытательная пыль | L1 (ASHRAE) | L2 (A2 / ISO Fine) |
| Важные характеристики | 1) Средняя гравиметрическая пылезадерживающая способность 2) Средняя эффективность и минимальная эффективность для частиц диаметром 0,4 мкм 3) Пылеёмкость для испытательных части 4) Перепад давления как функция объёмного расхода воздуха |
1) Первоначальная гравиметрическая (пылезадерживающая способность) Средняя фракционная пылезадерживающая способность в отношении групп частиц PM1, PM2.5 и PM10 3) Минимальная эффективность ≥ 50% в отношении испытательной группы частиц PM 4) Пылеёмкость в отношении испытательной пыли (обязательно для фильтров ISO ФГО, необязательно для других групп фильтров) 5) Перепад давления как функция объёмной пропускной способности |
