Ячеистые предфильтры EMW® Z-Line обладают превосходными эксплуатационными характеристиками, доказанными многолетней практикой эксплуатации. Совершенствуя возможности по прочности и долгосрочной эксплуатации, новое поколение фильтров Z-lineGT идеально подходит для фильтрации воздуха на входе силовых генераторов ГТУ.
В современных системах фильтрации воздуха используются многоступенчатые фильтры. Первоначальная фильтрация производится в предфильтре грубой очистки, который удаляет частицы большого диаметра из входящего воздуха для предотвращения забивания фильтров последующих ступеней. Теоретически, предфильтр выполняет функции защитного экрана для системы фильтрации в целом.

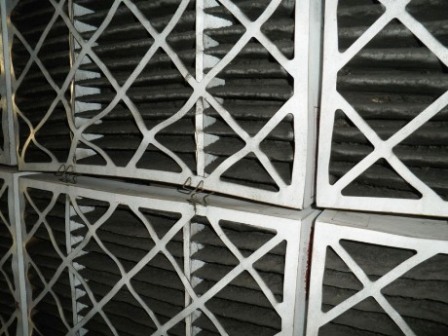

В действительности, многие ячеистые предфильтры не выполняют свою работу в большинстве случаев из-за недостаточной физической прочности. В широко встречающихся случаях, когда во входящем воздухе присутствует влага, фильтрующий материал быстро размокает и разрушается. Фильтрующий материал, установленный в картонных рамах, наиболее подвержен повреждениям во влажной среде.
В результате продукции данного типа часто не соответствуют жёстким требованиям, установленным для КВОУ ГТУ. При наихудшем развитии событий воздушный поток проходит без препятствий через повреждённый фильтр.
Предфильтры Z-LineGT обеспечивают такие несомненные преимущества как прочная конструкция и долгий срок эксплуатации, исключая необходимость в частых заменах фильтра. Требования по техобслуживанию снижаются не только в отношении предфильтров, но и для высокоэффективных фильтров последующих ступеней.
Предфильтры Z-LineGT устанавливаются в прочных пластиковых рамах, которые обладают более высокой прочностью по сравнению с картонными рамами. После жёсткой фиксации с 4 сторон последовательно структурированный фильтрующий материал закрепляется в раме прочно, как камень. Расположенные в центре поддерживающие распорки обеспечивают физическое усиление и позволяют сохранить низкий перепад давления практически без изменений. Для пользователей предфильтров Z-LineGT проблемы, связанные с разрушением фильтрующего материала и искривлением рамы, больше не существуют.
Новая модификация предфильтров EMW® Z-LineGT обеспечивают такие несомненные преимущества как прочная конструкция и долгий срок эксплуатации, исключая необходимость в частых заменах фильтра. В качестве альтернативного варианта компания «EMW» представляет модификацию с накладной конструкцией, которая применяется в уже существующих рамочных системах. На вышеприведённом рисунке представлена такая установка в КВОУ ГТУ на электростанции в Соединённом Королевстве.
| Тип фильтра | Z-line GT - 48 | Z-line GT - 96 | Z-line GT - 100 | Z-line GT - 150 |
|---|---|---|---|---|
| Размеры (мм) | 592 x 592 x 48 mm | 592 x 592 x 96 mm | 592 x 592 x 100 mm | 592 x 592 x 150 mm |
| Класс фильтрации в соответствии с EN 779 | G4 | G4 | G4 | G4 |
| Номинальный расход воздуха (м3/ч) | 3400 | 3400 | 3400 | 3400 |
| Средняя пылезадерживающая способность | ≥ 90 | ≥ 90 | ≥ 90 | ≥ 90 |
| Начальный перепад давления (Па) | 85 | 70 | 70 | 70 |
| Тип фильтра | Z-line GT - 48 | Z-line GT - 96 | Z-line GT - 100 | Z-line GT - 150 |
|---|---|---|---|---|
| Размеры (мм) | 592 x 592 x 48 mm | 592 x 592 x 96 mm | 592 x 592 x 100 mm | 592 x 592 x 150 mm |
| Класс фильтрации по ISO 16890 | ISO Coarse 75% | ISO Coarse 80% | ISO Coarse 80% | ISO Coarse 80% |
| Номинальный расход воздуха (м3/ч) | 3400 | 3400 | 3400 | 3400 |
| Начальный перепад давления (Па) | 85 | 70 | 70 | 70 |
Все указанные характеристики представлены по результатам испытаний, проведённых в соответствии со стандартами EN 779 и ISO 16890. Характеристики представляют собой средние показатели с возможными допусками в зависимости от обычных условий производства. Указанные значения могут применяться только для сравнения с показателями другой продукции, прошедшей испытания в соответствии с тем же стандартом.
